Máy Đột Dập CNC

Dòng DAS

Máy Đột Dập CNC dòng DAS áp dụng cấu trúc truyền động trực tiếp bao gồm mô-tơ servo, trục khuỷu và thanh nối, là giải pháp đã được chứng minh là chín muồi và đáng tin cậy. Nó loại bỏ hiệu quả khoảng cách cơ học, mang lại độ chính xác truyền động cao, tiếng ồn thấp, tuổi thọ dài và yêu cầu bảo trì tối thiểu. Sử dụng mô-tơ servo kín vòng làm tăng cường hiệu quả tạo hình. Với thiết kế tiết kiệm năng lượng, nó có thể phục hồi hiệu quả năng lượng phanh sinh ra trong quá trình vận hành thực tế, giảm thiểu chi phí vận hành.

Ứng Dụng

Gia công kim loại tấm
Quy trình sản xuất vỏ thiết bị điện tử
Sản xuất phụ tùng ô tô
Gia công mặt chắn nhôm
Gia công chấn vỏ/tủ

Gia công đồ dùng nhà bếp
Gia công thành phần máy móc kỹ thuật
Gia công thành phần thang máy
Gia công đồ gia dụng nhỏ (bao gồm thiết bị chiếu sáng)

Gọi ngay 0984.537.333

THÔNG TIN KỸ THUẬT:

(Độ dày cắt: từ 6 đến 16mm)

Model		DAS3.1250	DAS3.1550	DAS3.2050
Khả năng đục lỗ (kN)		300	300	300
Hệ thống truyền động đục lỗ		Truyền động servo
Phạm vi xử lý	Độ dày tối đa (mm)	6.35	6.35	6.35
	Kích thước tấm tối đa (mm)	Φ88.9	Φ88.9	Φ88.9
	Kích thước tấm tối đa (mm)	1250×5000	1500×5000	2000×5000
	Hành trình X/Y (mm)	1250×2500	1500×2500	2000×2500
Số trạm		32(2AI)	32(2AI)	32(2AI)
Tốc độ di chuyển tối đa (m/phút)		100	100	100
Tốc độ tháp (vòng/phút)		30	30	30
Tần suất đục lỗ (lần/phút)		1500	1500	1500
Số trục điều khiển		5 (X/Y/A/C/P)	5 (X/Y/A/C/P)	5 (X/Y/A/C/P)
Hệ thống CNC		Fanuc 0i-PF
Độ chính xác đục lỗ (mm)		±0.10	±0.10	±0.10
Công suất tổng hợp (kW)		6.5	6.5	6.5
Độ chính xác lặp lại (mm)		±0.03	±0.03	±0.03

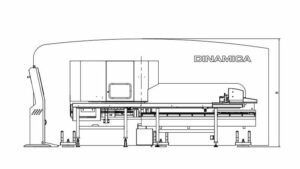

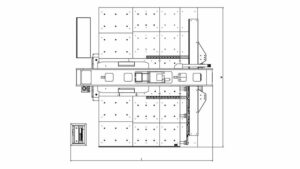

Kích thước (DRC) (mm)		4800×5120×2330	5300×5120×2330	6300×5120×2330
Trọng lượng (kg)		14000	15500	19000

CHI TIẾT

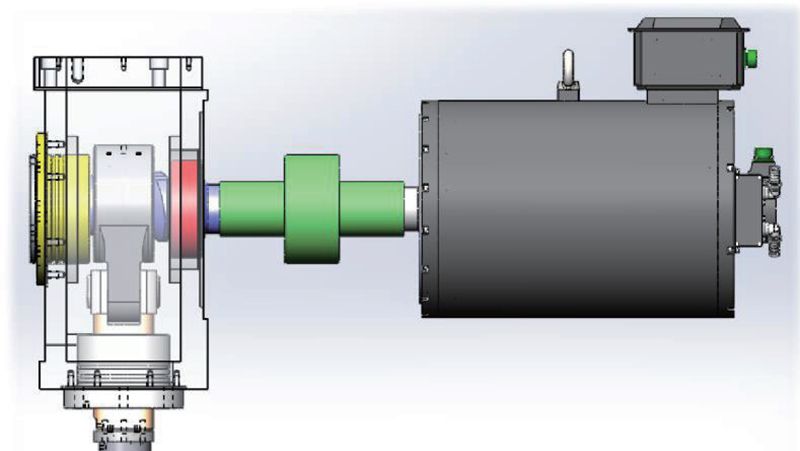

Truyền động chính servo

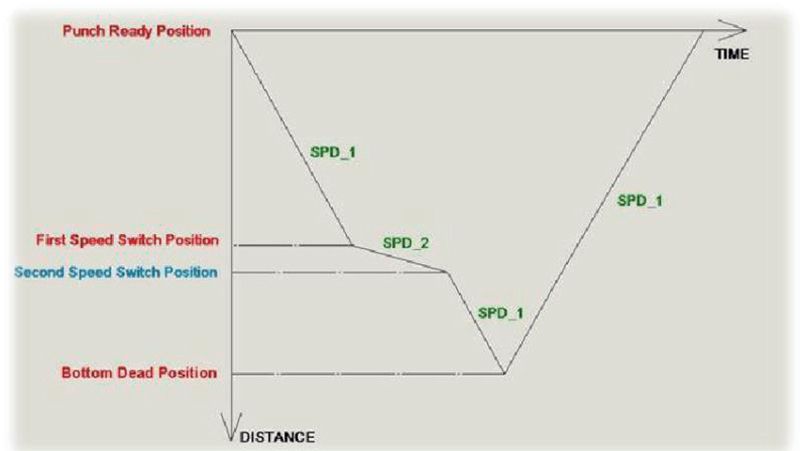

Điều khiển servo đảm bảo tốc độ và đục lỗ không tạo tiếng ồn

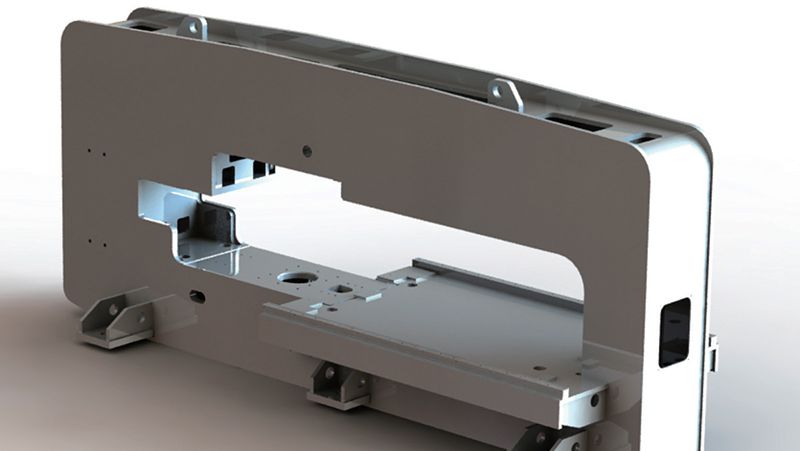

Cấu trúc khung hình O

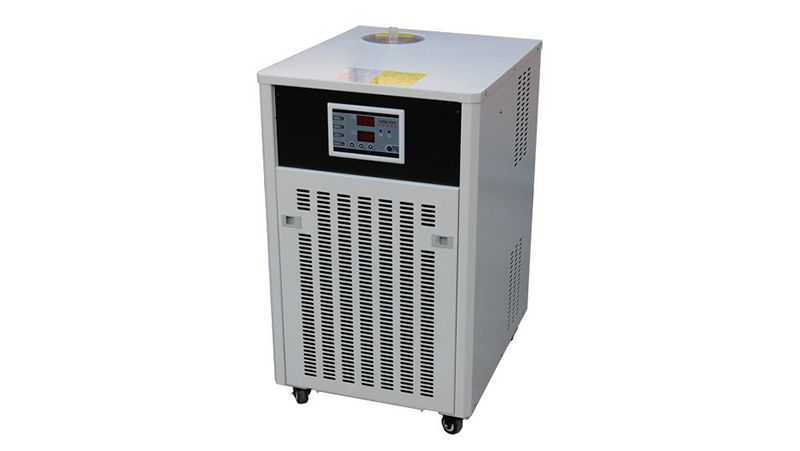

Làm mát bằng nước và điều hòa không khí

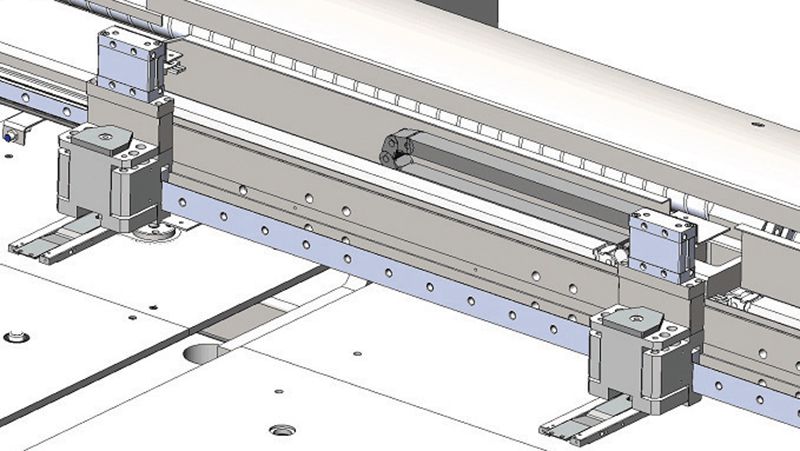

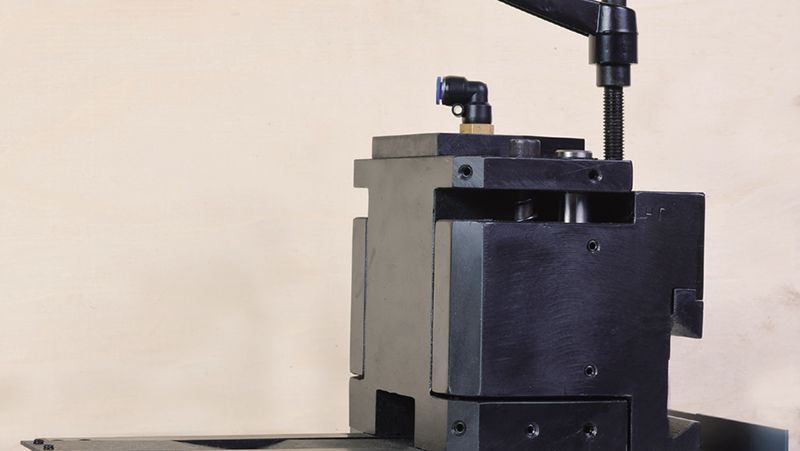

Kẹp

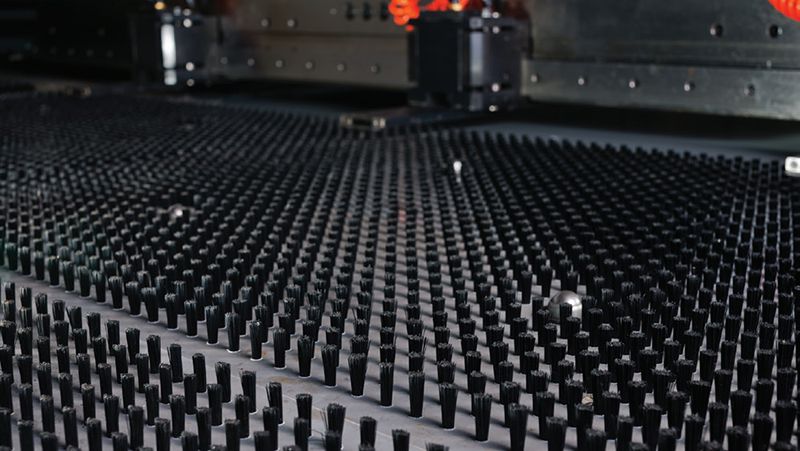

Bàn chải với bi lăn được gắn kèm

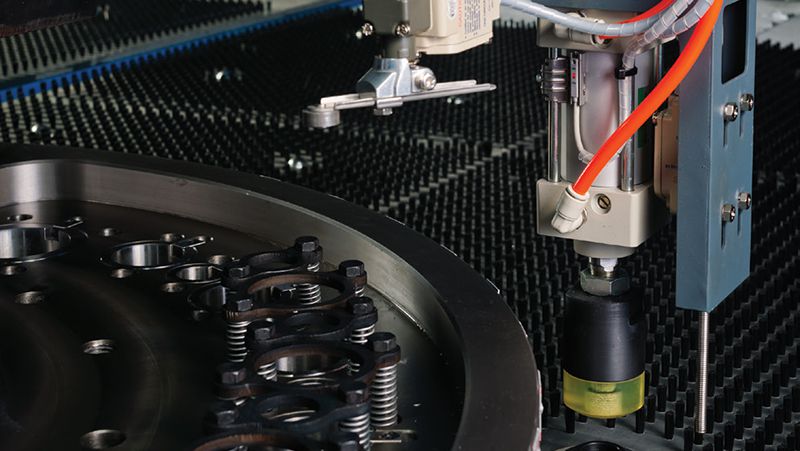

Trục tự động (trạm)

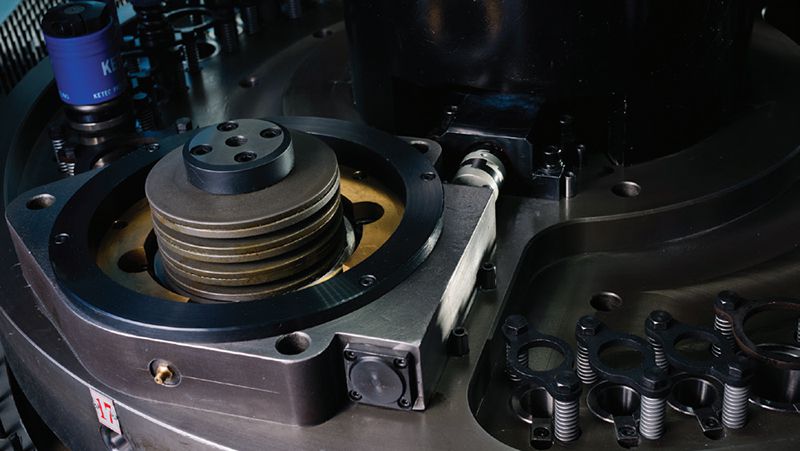

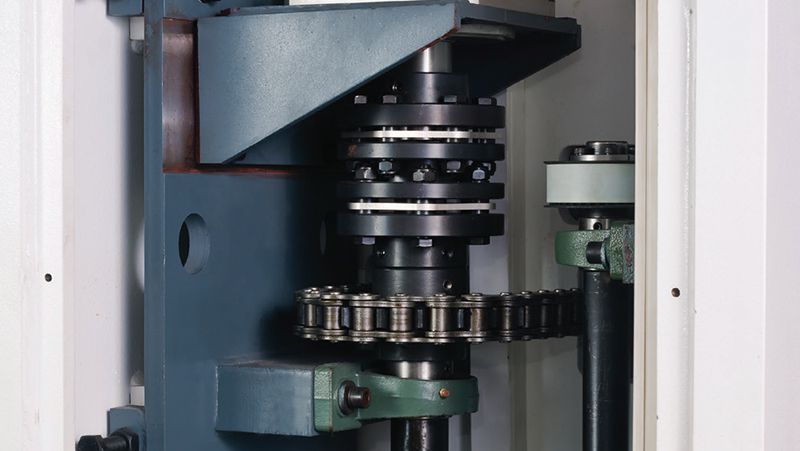

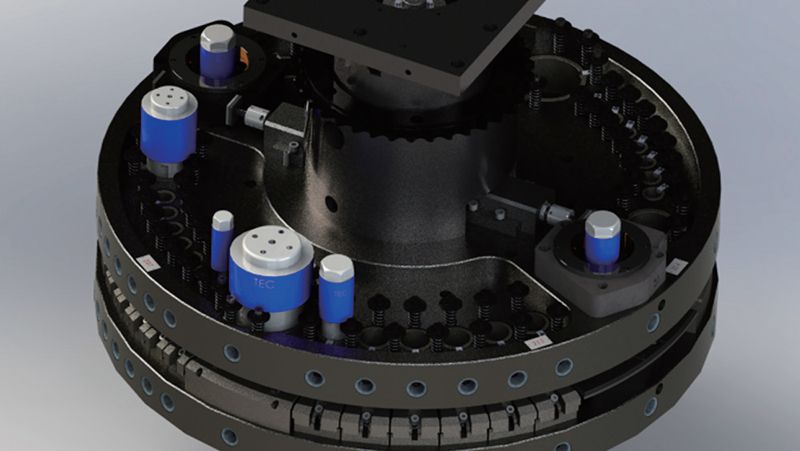

Truyền động tháp

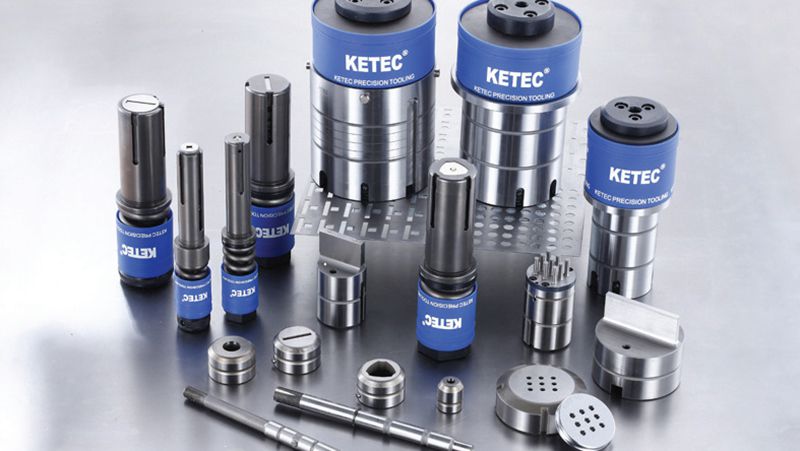

Dụng cụ

Dụng cụ tháp dày tiêu chuẩn đảm bảo hiệu suất hướng dẫn tốt, tuổi thọ dài và độ chính xác cao.

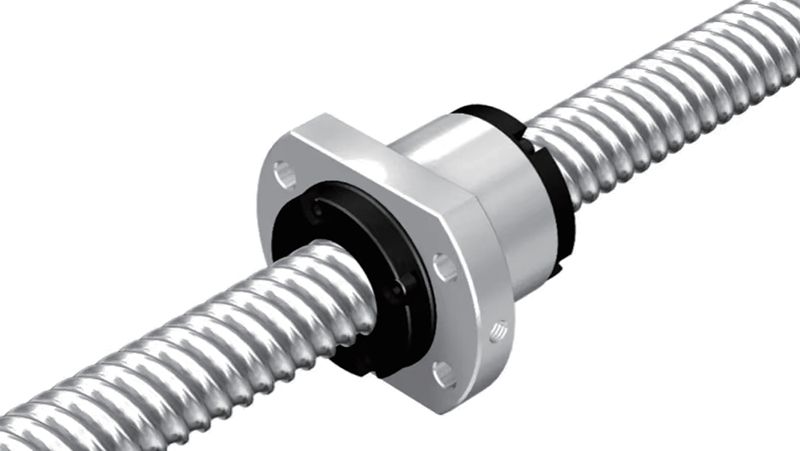

Cơ cấu cấp liệu

Cơ cấu cấp liệu sử dụng vít bóng lăn chính xác của THK Nhật Bản, ray dẫn đường kính lớn và truyền động trực tiếp servo, đảm bảo độ chính xác định vị cao, tốc độ chạy nhanh và tiếng ồn thấp.

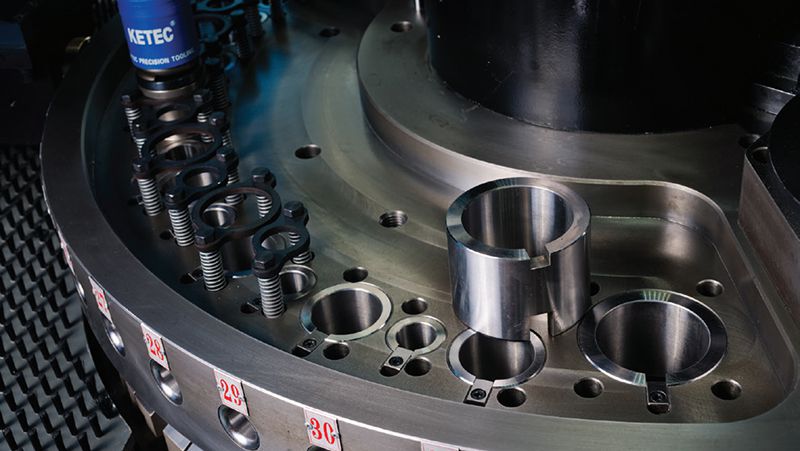

Tháp pháo dày có ống tay

Tay ống dụng cụ được làm cứng

Thân chính của ống được mài mịn sau khi được làm cứng, cung cấp khả năng chống mài mòn tốt hơn và thay thế dễ dàng, do đó cải thiện hiệu quả tuổi thọ của dụng cụ và tháp.

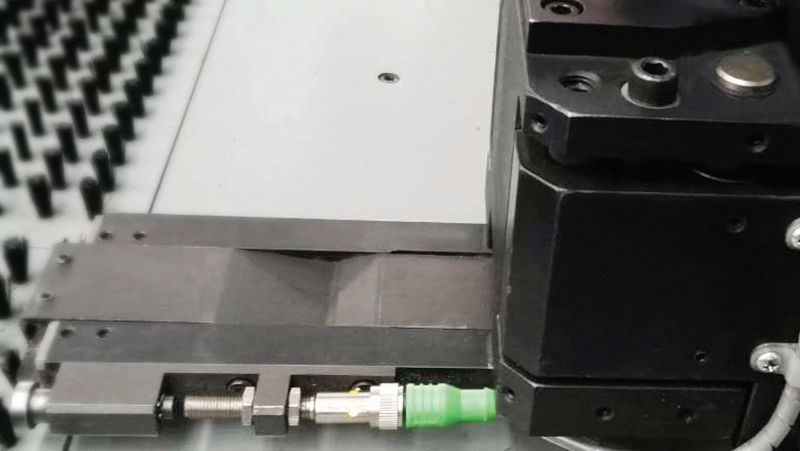

Thiết bị phát hiện định vị lại và biến dạng kim loại tấm

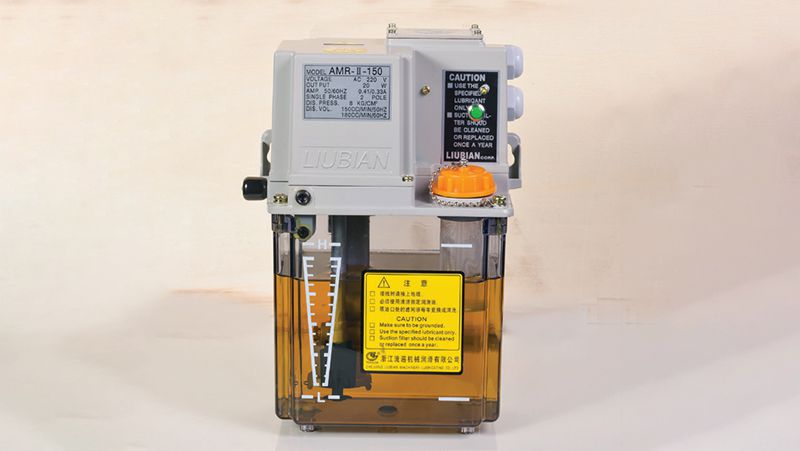

Hệ thống tự bôi trơn

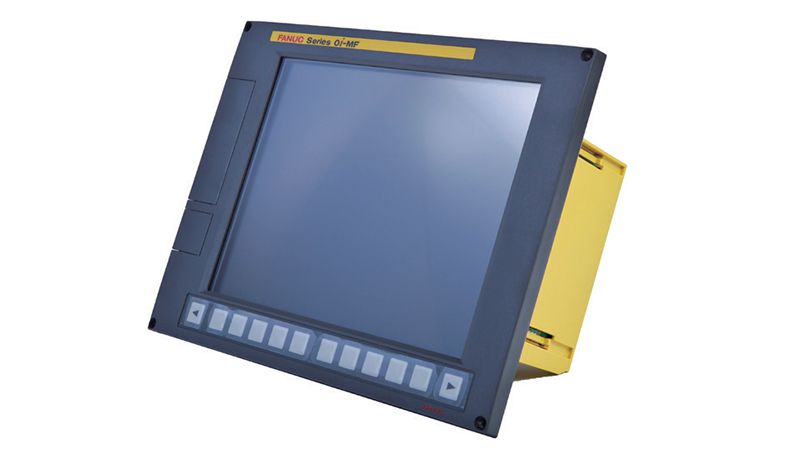

Hệ thống CNC FANUC Oi-PF của Nhật Bản (tiêu chuẩn)

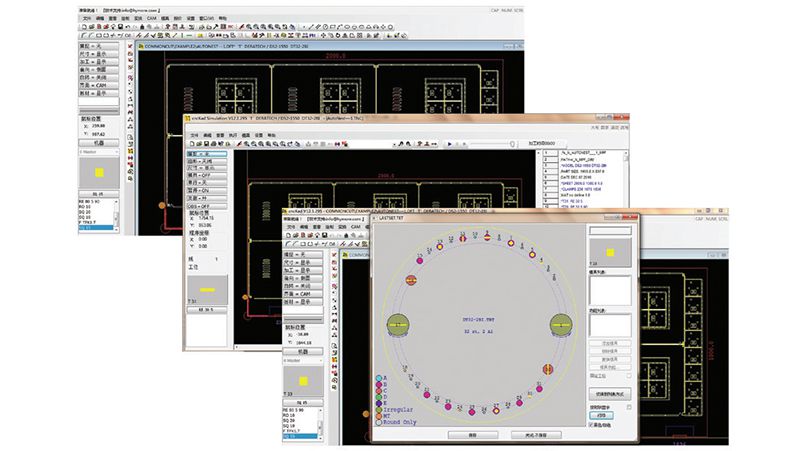

Phần mềm lập trình CNCKAD của Israel

Tuỳ Chọn

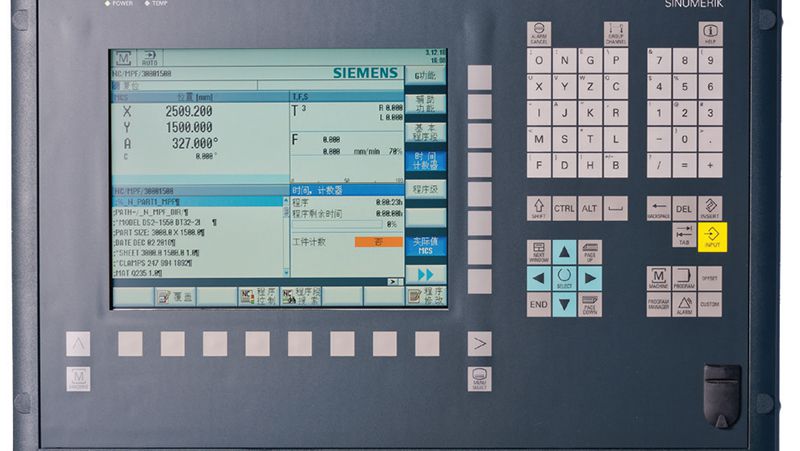

Hệ thống CNC SIEMENS 840Dsl của Đức

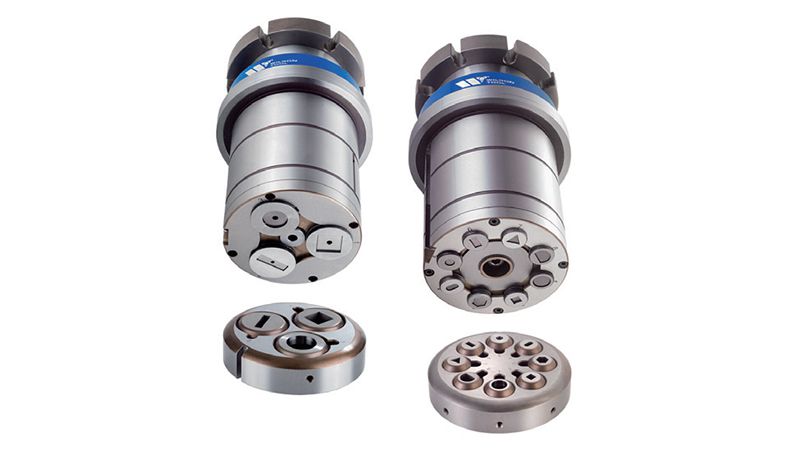

Chức năng dụng cụ đa năng

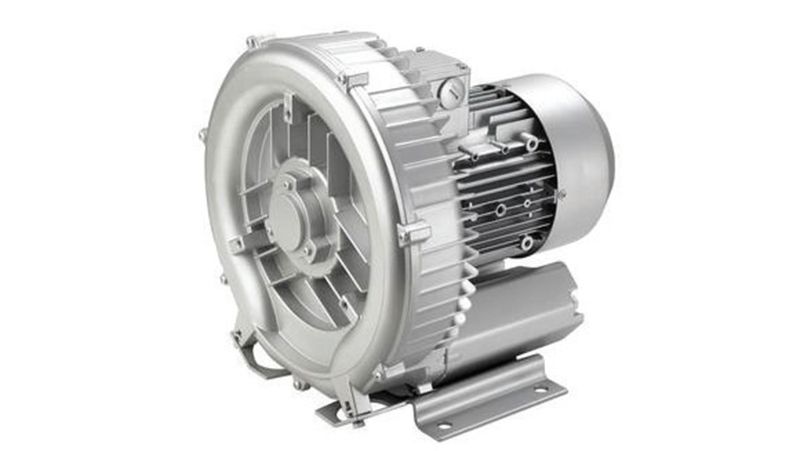

Cài đặt hút chân không chất thải

Thiết bị kẹp chống rơi

Thiết bị kẹp tự động
