Máy Chấn CNC Thủy Lực Đồng Bộ Đa Trục

Name: Máy Chấn CNC Thủy Lực Đồng Bộ Đa Trục Deratech Dòng TAM-S
Brand: Deratech
SKU: DERATECH-TAM-S
Price: 10 VND
Availability: InStock
Rating: 4.9 (168 reviews)

Dòng TAM-S

Máy chấn CNC Deratech là dòng máy chấn thủy lực công nghiệp hiệu suất cao được thiết kế theo tiêu chuẩn châu Âu. Máy trang bị hệ thống van tỷ lệ thủy lực đồng bộ nhập khẩu trực tiếp từ Đức, kết cấu ngàm kẹp dao tháo lắp nhanh và hệ thống cữ sau điều khiển servo ổn định.

Nhờ khả năng kiểm soát độc lập 2 trục Y1 – Y2 với phản hồi vòng lặp kín từ thước quang học, dòng máy chấn CNC TAM-S giảm thiểu tối đa phế phẩm, tiết kiệm thời gian căn chỉnh và nâng cao năng suất gia công cho mọi phân xưởng cơ khí.

Gọi ngay 0984.537.333

MODEL MÁY CHẤN CNC TIÊU BIỂU

Máy Chấn Thủy Lực 100 Tấn
TAM-100/3200

Máy Chấn Thủy Lực 200 Tấn
TAM-230/3200

Máy Chấn Thủy Lực 300 Tấn
TAM-300/3200

Ứng dụng của máy chấn CNC Deratech

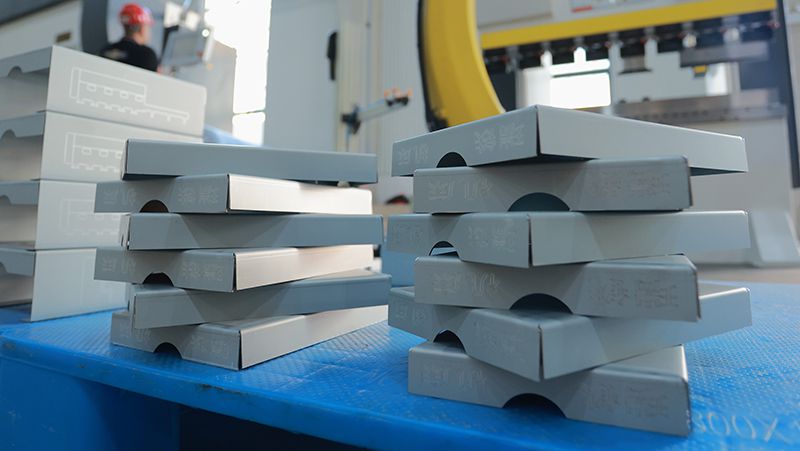

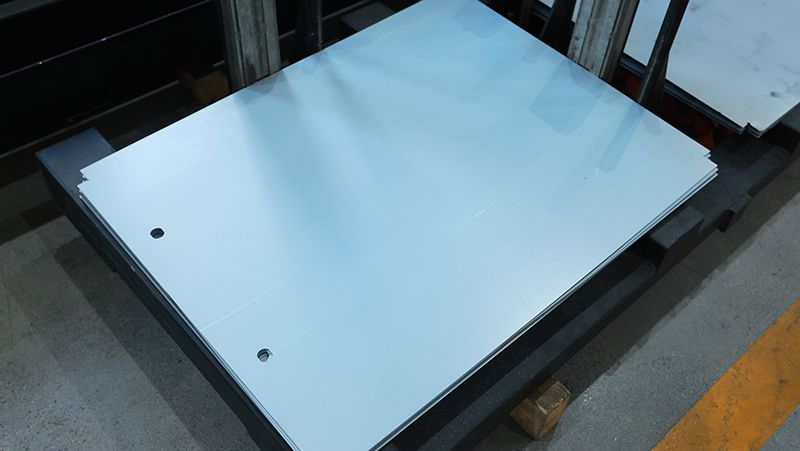

Chấn gập kim loại tấm: Uốn thép carbon cán nguội/nóng, tôn mạ kẽm, inox tấm, hợp kim nhôm định hình.
Chế tạo linh kiện cơ khí & Máy công nghiệp: Chấn khung bệ máy, thân vỏ thiết bị phụ trợ, máng cáp và giá treo kỹ thuật.
Gia công chi tiết ô tô & Xe cơ giới: Chấn gấp dầm gia cường, bản lề cánh cửa, bậc bước chân và phụ tùng xe chuyên dụng.
Sản xuất vỏ tủ điện & Thiết bị viễn thông: Chấn các biên dạng góc hẹp, khay hộp vi mạch điện tử và tủ kỹ thuật số.
Nội thất kim loại & Thiết bị chiếu sáng: Uốn khung bàn ghế thép định hình, máng đèn công nghiệp, nẹp vách kiến trúc thẩm mỹ cao.

THÔNG SỐ MÁY CHẤN THỦY LỰC CNC

(Công suất: Từ 80 – 320 tấn)

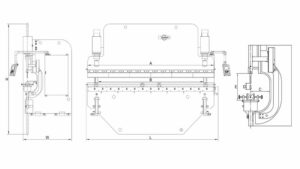

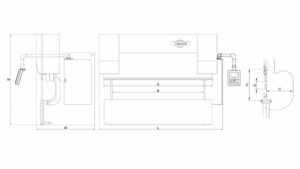

Model	Lực chấn (kN)	Chiều dài chấn (mm)	Khoảng cách trục (mm)	Độ sâu họng (mm)	Hành trình xi-lanh (mm)	Chiều cao mở (mm)	Công suất chính (kW)	Thể tích dầu (L)	Hành trình trục X (mm)	Hành trình trục R (mm)	Tốc độ tiếp cận	Tốc độ làm việc	Tốc độ quay về	Kích thước (mm)	Trọng lượng (kg)
TAM-80/2500S	800	2500	2000	300	160	425	7.5	200	450	200	200	0-15	200	299014702410	6100
TAM-100/3200S	1000	3200	2700	400	200	475	12.4	200	450	200	220	0-15	180	370015502645	7800
TAM-110/2500S	1100	2500	2000	400	225	500	12.4	200	600	200	220	0-15	180	301016702720	7800
TAM-110/3200S	1100	3200	2700	400	225	500	12.4	200	600	200	220	0-15	180	371016702720	9000
TAM-110/4100S	1100	4100	3600	500	225	500	12.4	200	600	200	220	0-15	180	461017702720	10900
TAM-130/2500S	1300	2500	2000	400	225	500	12.4	200	600	200	200	0-15	160	301016702720	7800
TAM-130/3200S	1300	3200	2700	400	225	500	12.4	200	600	200	200	0-15	160	371016702720	9000
TAM-130/4100S	1300	4100	3600	500	225	500	12.4	200	600	200	200	0-15	160	461017702720	11300
TAM-130/5100S	1300	5100	4600	400	225	500	17.8	200	600	200	180	0-15	130	561018202960	15200
TAM-130/6100S	1300	6100	5600	400	225	500	17.8	200	600	200	180	0-15	130	661018203110	17700
TAM-170/2500S	1700	2500	2000	400	225	500	17.8	200	600	200	200	0-15	160	303016802720	8700
TAM-170/3200S	1700	3200	2700	400	225	500	17.8	200	600	200	200	0-15	160	373016802720	10100
TAM-170/4100S	1700	4100	3600	500	225	500	17.8	200	600	200	200	0-15	160	463017902720	12100
TAM-170/5100S	1700	5100	4600	400	225	500	17.8	200	600	200	160	0-15	110	563018002960	17000
TAM-170/6100S	1700	6100	5600	400	225	500	17.8	200	600	200	160	0-15	110	663018003160	20000
TAM-230/2500S	2300	2500	2000	420	225	500	21.4	400	600	200	140	0-13	150	304017002720	10500
TAM-230/3200S	2300	3200	2700	420	225	500	21.4	400	600	200	140	0-13	150	375017002720	11800
TAM-230/4100S	2300	4100	3600	420	225	500	21.4	400	600	200	140	0-13	150	465017002720	13700
TAM-230/5100S	2300	5100	4600	420	225	500	21.4	400	600	200	130	0-13	130	564018803060	18600
TAM-230/6100S	2300	6100	5600	420	225	500	21.4	400	600	200	130	0-13	130	664018803210	21600
TAM-250/2500S	2500	2500	2000	400	250	525	21.4	400	600	200	130	0-13	130	305019202975	11700
TAM-250/3200S	2500	3200	2700	400	250	525	21.4	460	600	200	130	0-13	130	375019202975	14000
TAM-250/4100S	2500	4100	3600	400	250	525	21.4	460	600	200	130	0-13	130	465019202975	16000
TAM-250/5100S	2500	5100	4600	400	250	525	21.4	460	600	200	120	0-13	110	565019203125	21200
TAM-250/6100S	2500	6100	5600	400	250	525	21.4	460	600	200	120	0-13	110	665019203325	24600
TAM-320/3200S	3200	3200	2700	400	300	575	25.2	460	600	200	100	0-13	110	393021103205	17700
TAM-320/4100S	3200	4100	3600	400	300	575	25.2	460	600	200	100	0-13	110	483021103205	20300
TAM-320/5100S	3200	5100	4600	400	300	575	25.2	460	600	200	90	0-13	90	583021503690	26100
TAM-320/6100S	3200	6100	5600	400	300	575	25.2	460	600	200	90	0-13	90	683021503855	30400

CẤU TẠO MÁY CHẤN CNC DERATECH

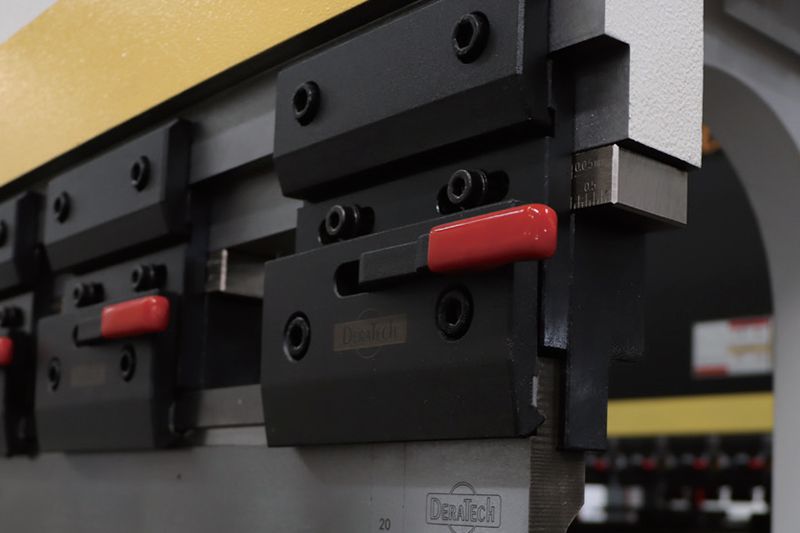

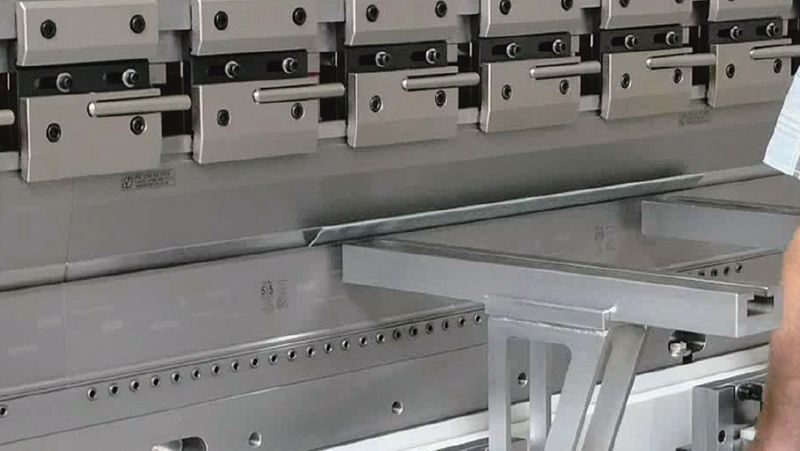

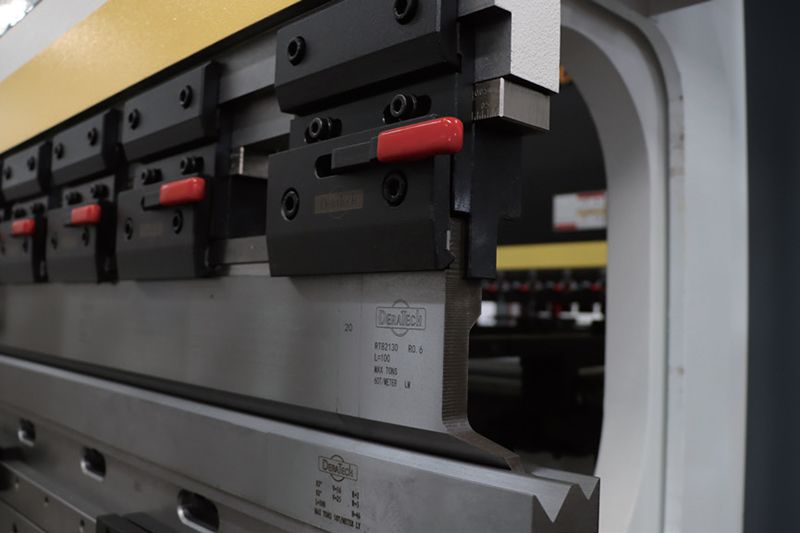

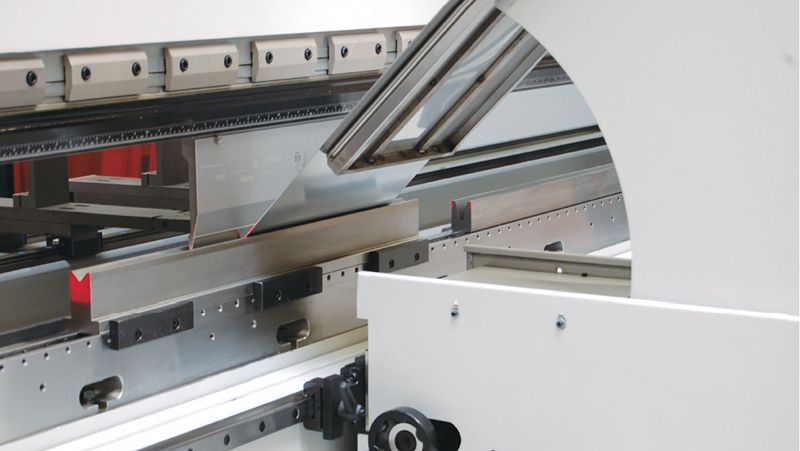

Kẹp Dao Nhanh 2 Chiều

Thiết kế ngàm kẹp cơ khí độ cứng vững cao, cho phép lắp – tháo dao chấn theo phương thẳng đứng hoặc trượt ngang. Cơ cấu khóa đòn bẩy trợ lực giúp rút ngắn 70% thời gian gá đặt, chịu được lực chấn lớn.

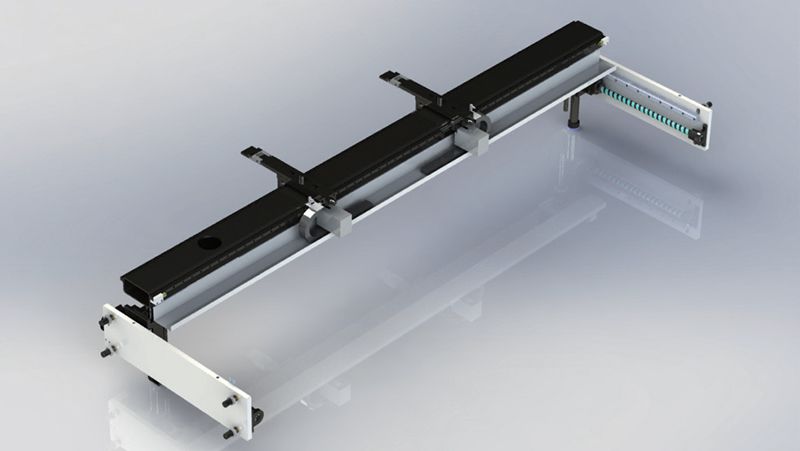

Cữ Sau Dẫn Hướng Kép Ổn Định

Dầm cữ chuyển động trên 2 thanh ray dẫn hướng tuyến tính song song kết hợp trục vít me bi mài chuẩn xác. Đầu ngón cữ thiết kế đa bậc giúp tì chặn phôi góc cạnh phức tạp, định vị chính xác tuyệt đối với độ lặp lại +/-0.01mm.

Cữ Sau Servo Định Vị Nhanh

Cữ sau Servo định vị nhanh tối ưu cho các dòng máy chấn CNC tải nhỏ đến trung bình. Thiết kế nhỏ gọn, gia tốc di chuyển cao, mở rộng tối đa biên độ định vị phôi khổ lớn.

Thiết Bị Bù Biến Dạng Cổ Họng

Bù trừ sai số đàn hồi của khung máy theo thời gian thực. Ngăn chặn tình trạng sai lệch góc uốn khi máy hoạt động hết tải trọng danh định, triệt tiêu nguy cơ va chạm dao cối với phôi không chuẩn.

Thiết Bị Bù Cơ Học

Hệ thống nêm trượt vi sai được điều khiển bởi trục V từ bộ điều khiển CNC. Hệ thống tự động phân bổ lực bù ngược theo chiều dài tấm tôn, triệt tiêu hoàn toàn góc lệch hình thuyền.

Bộ Dao Chấn Tôi Cứng Nguyên Khối

Dao chấn và cối chấn đa rãnh V được chế tạo từ thép hợp kim chất lượng cao (42CrMo), tôi thấm tần số cao bề mặt làm việc. Chống mài mòn, không biến dạng mép cắt và duy trì tuổi thọ làm việc lâu dài.

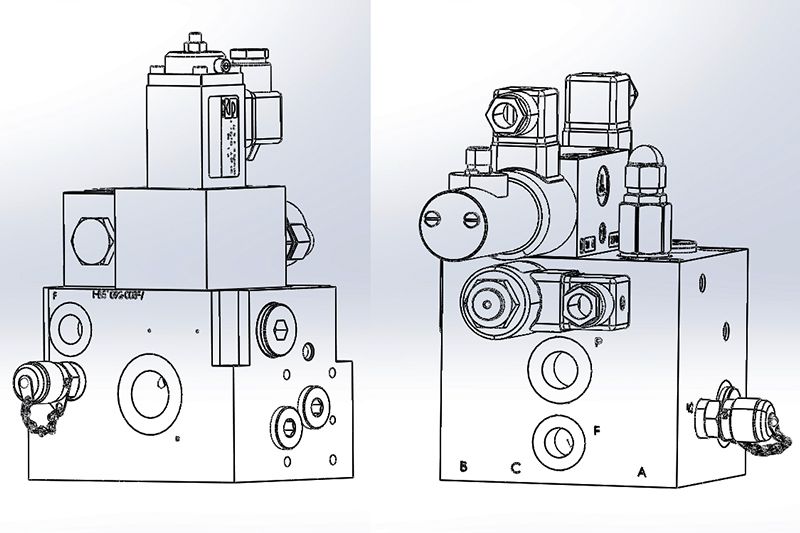

Van Thủy Lực Đồng Bộ Nhập Khẩu Đức

Sử dụng hệ thống van tỷ lệ Bosch Rexroth / Hoerbiger với tần số đáp ứng tín hiệu nhanh, tuổi thọ bền bỉ và triệt tiêu rung giật áp suất. Đảm bảo khối trượt di chuyển mượt mà ở cả 3 chế độ: tiếp cận nhanh, ép tải và hồi dao.

Thùng Dầu Kín Chống Rò Rỉ Chuyên Dụng

Kết cấu thùng dầu hàn kín chống oxy hóa, tích hợp hệ thống lọc dầu vi mô, phao báo mức dầu và cảm biến nhiệt độ tự động. Ngăn bụi bẩn xâm nhập và kéo dài chu kỳ thay nhớt thủy lực.

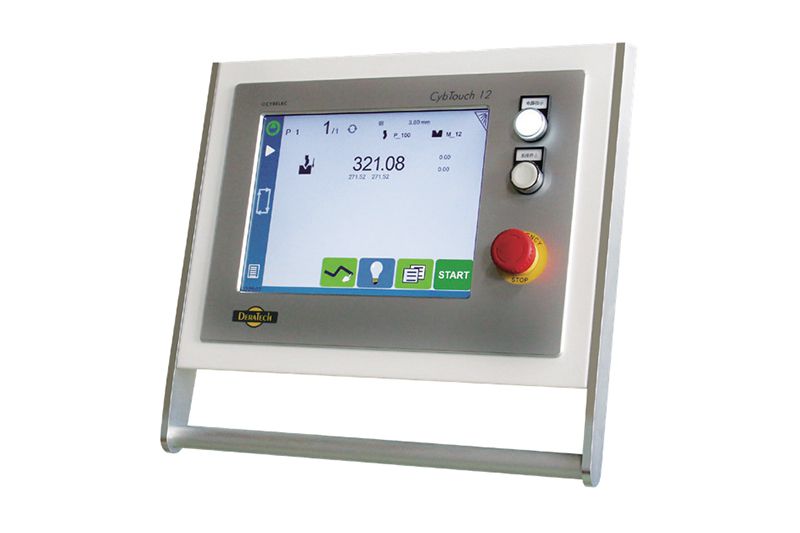

Bộ Điều Khiển CNC Cybelec CybTouch 12

Màn hình cảm ứng màu 12 inch chuyên nghiệp với giao diện trực quan. Tự động tính toán áp lực chấn, thứ tự các bước uốn và vị trí cữ sau chỉ qua vài bước thiết lập đồ họa.

CÁC OPTION THEO MÁY CHẤN CNC

Cảm biến an toàn Laser Italia

Rèm laser quang học nhập khẩu từ Ý, bảo vệ trực tiếp khu vực kẹp mũi dao. Tự động dừng khẩn cấp khi phát hiện chướng ngại vật.

Thiết Bị Đo Độ Dày Vật Liệu

Tự động quét và đo độ dày thực tế của từng tấm phôi trước khi uốn. Hệ thống tự động bù sai số hành trình trục Y, triệt tiêu độ lệch góc do dung sai độ dày vật liệu.

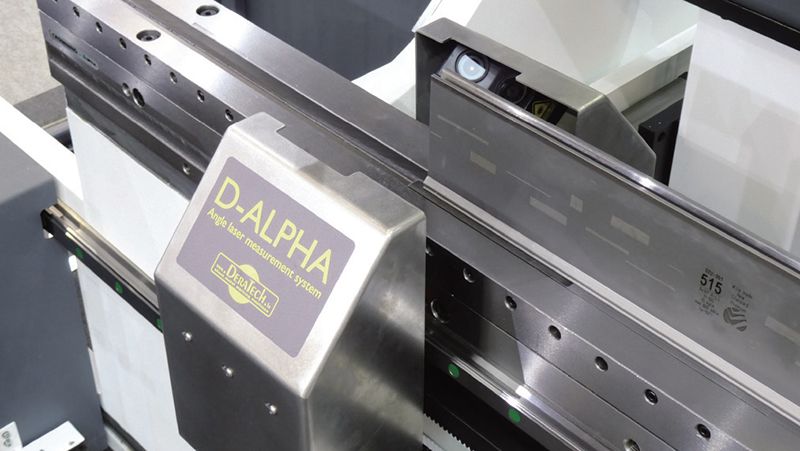

Thiết Bị Hiệu Chỉnh Góc Chấn

Đầu đo quang học/laser theo dõi góc gập thực tế ngay trong lúc ép. Bộ điều khiển tự động bù thêm lực uốn nếu kim loại xảy ra hiện tượng đàn hồi ngược.

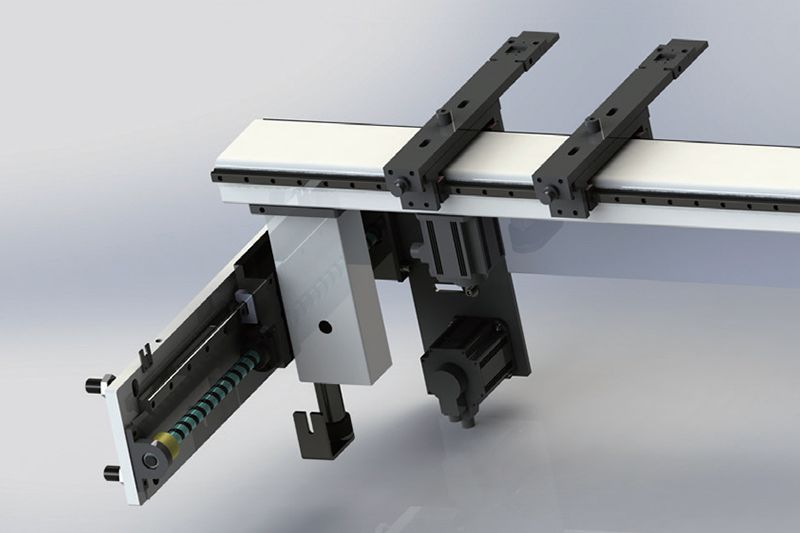

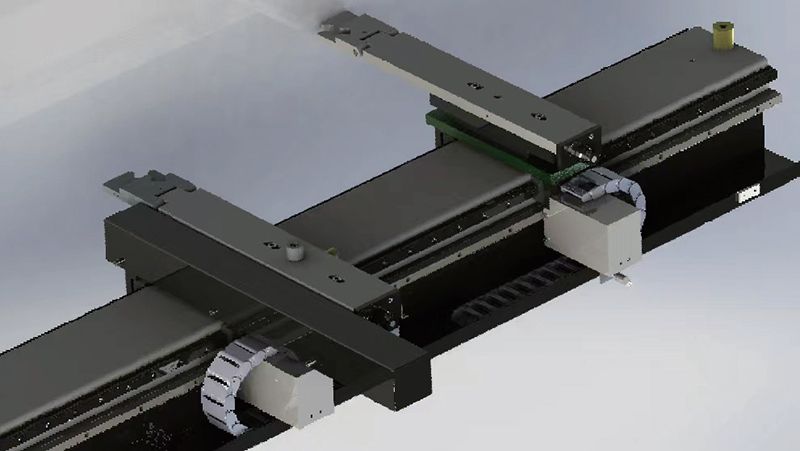

Cữ Sau 4 Trục X – R – Z1 – Z2

Điều khiển servo toàn diện cự ly tới lui (X), nâng hạ chiều cao (R) và di chuyển ngang độc lập của hai ngón cữ (Z1 – Z2), rút ngắn thời gian căn chỉnh phôi.

Cữ Sau 5 Trục X – R – Z1 – Z2 – X’

Bổ sung thêm trục phụ X’ di chuyển độc lập so với trục X, chuyên dụng cho việc uốn các cạnh phôi vát xéo hoặc chi tiết có hình học bất đối xứng.

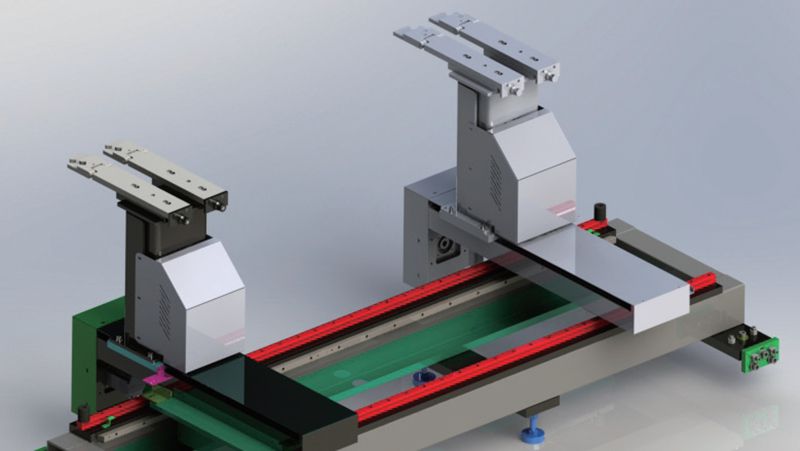

Cữ Sau 6 Trục Độc Lập

Hai tháp cữ vận hành hoàn toàn độc lập theo 3 chiều không gian (X, R, Z). Giải pháp tối ưu cho các sản phẩm phức tạp, uốn đa bậc và chấn tự động bằng Robot.

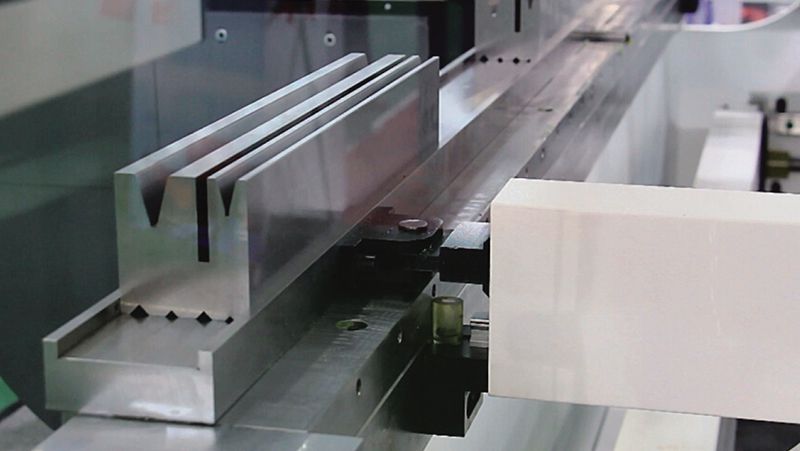

Thay Đổi Cối V Tự Động

Tự động mở rộng hoặc thu hẹp độ rộng rãnh cối V bằng động cơ servo theo lập trình CNC, loại bỏ thao tác tháo lắp, đảo cối thủ công khi đổi độ dày phôi.

Tay Đỡ Phôi Tự Động

Nâng đỡ đồng bộ theo chiều cong uốn của tấm kim loại trong suốt hành trình chấn. Chống gãy phôi khổ lớn, bảo vệ mặt tôn và giảm sức lao động cho thợ.

Bàn Nâng Phôi Khí Nén Trước

Cơ cấu nâng hạ bằng xi-lanh khí nén đặt tại bàn trước, hỗ trợ nâng các tấm tôn dày và nặng lên vị trí cối uốn một cách nhẹ nhàng, chính xác.

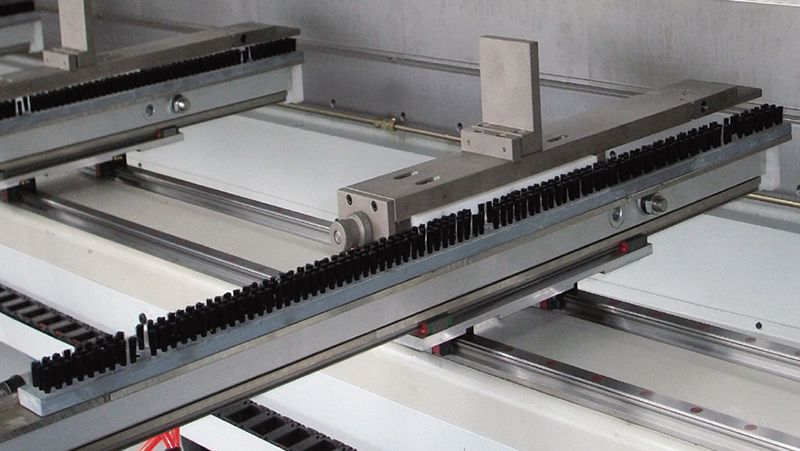

Đỡ Phôi Khí Nén Chổi Cước

Giá đỡ chổi cước điều khiển khí nén đặt phía sau máy. Giữ các tấm tôn mỏng không bị võng sụt, chống trầy xước tuyệt đối cho bề mặt inox và nhôm bóng.

BỘ ĐIỀU KHIỂN CNC TÙY CHỌN

Hệ Thống CNC ESA S640 (Ý)

Bộ điều khiển đồ họa 2D trực quan, tối ưu cho gia công tiêu chuẩn.

Hệ Thống CNC ESA S860W (Ý)

Màn hình cảm ứng lớn, hệ điều hành Windows, chuẩn kết nối công nghiệp.

CNC Cybelec 19 (Thụy Sĩ)

Bộ điều khiển cảm ứng đa điểm 19 inch cao cấp, chuyên cho chi tiết phức tạp.

CNC Cybelec VT-15 (Thụy Sĩ)

Giải pháp điều khiển đa trục chính xác cao với mô phỏng 3D thời gian thực.
