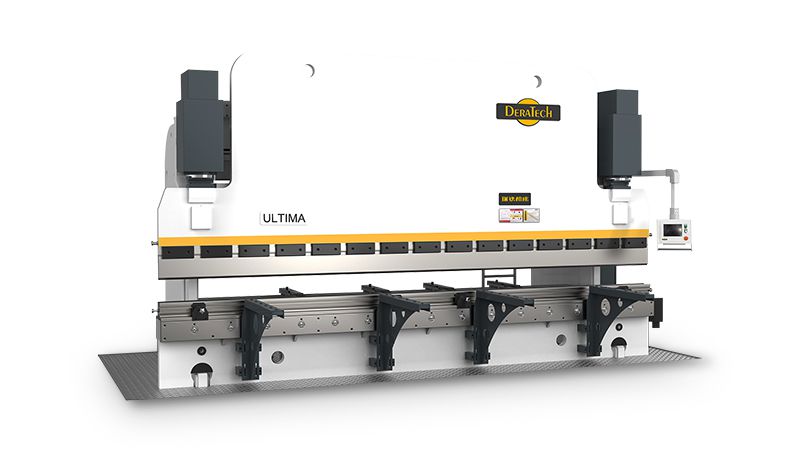

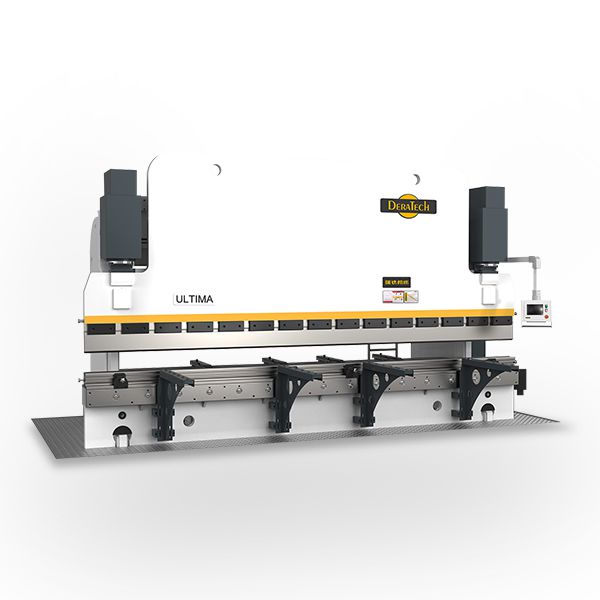

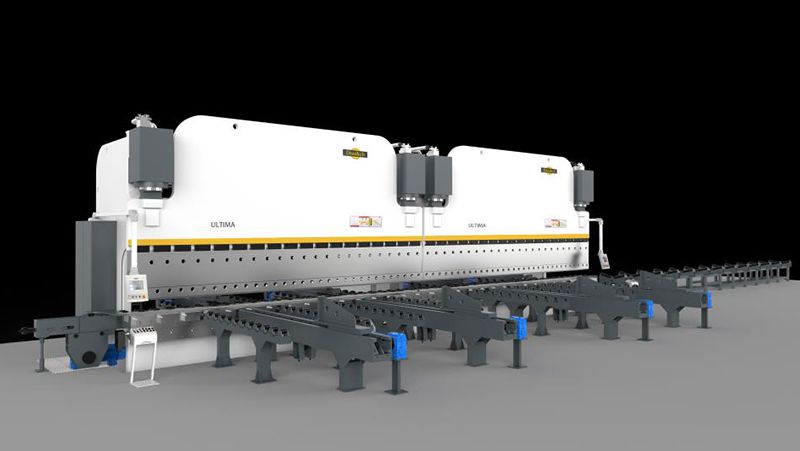

Máy Chấn Tôn Thủy Lực CNC Hạng Nặng

Dòng UBB-D

Dòng máy chấn tôn thủy lực CNC hạng nặng UBB-D sử dụng hệ thống dẫn động thủy lực dầu-điện độc quyền của DeraTech (Số bằng sáng chế: 201721645295.3), được ứng dụng toàn cầu lần đầu tiên trong các máy chấn hạng nặng tải trọng lớn. Hệ thống dẫn động thủy lực dầu-điện này có ưu điểm về tiết kiệm năng lượng, hiệu suất cao, thân thiện với môi trường và phản hồi nhanh.

  • Tiết kiệm năng lượng: Động cơ servo chỉ tiêu thụ điện năng khi uốn tấm kim loại, tiết kiệm 50%-70% năng lượng so với máy chấn truyền thống.
  • Tiết kiệm nhiên liệu: Chỉ cần 1/4 lượng dầu thủy lực so với các máy chấn CNC truyền thống trong khi vẫn duy trì mức tăng nhiệt thấp, bảo vệ hiệu quả hiệu suất của các thành phần thủy lực.

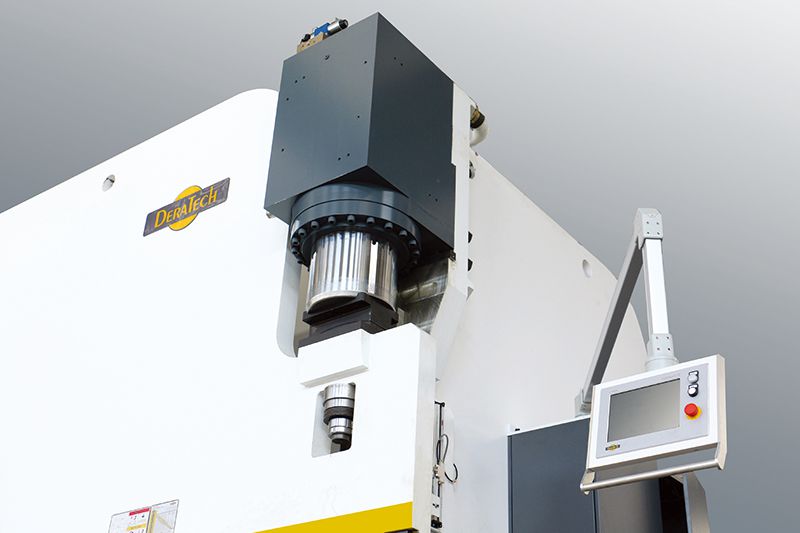

  • Được trang bị xi lanh dầu cấu trúc đặc biệt phát triển (Số bằng sáng chế: 201721644984.2): đạt được hoạt động mượt mà và tốc độ cao của khối trượt, cải thiện đáng kể hiệu suất máy.
  • Cấu trúc chèn cho khuôn dưới: Khe khuôn dưới có thể điều chỉnh từ 50mm đến 200mm, mang lại hoạt động nhanh chóng và thuận tiện.
Gọi ngay 0984.537.333

Máy Chấn Tôn Thủy Lực
UBB800-7000D

Máy Chấn Tôn Thủy Lực
UBB-400/6000D

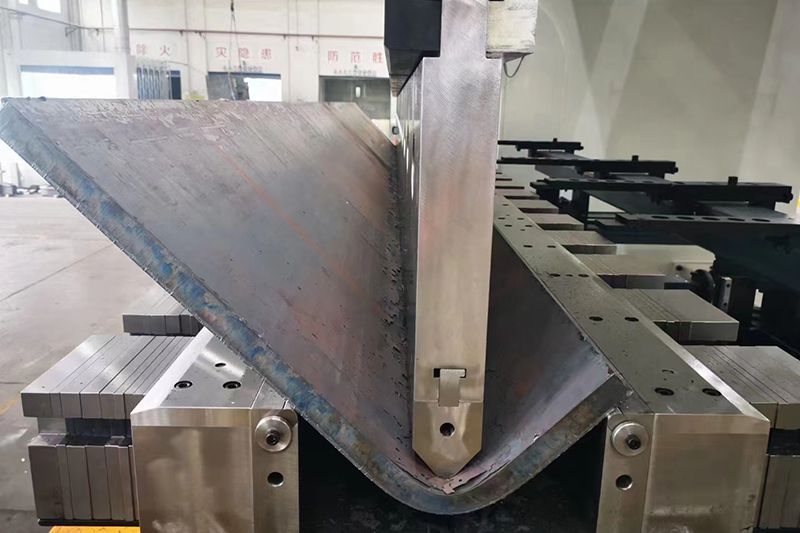

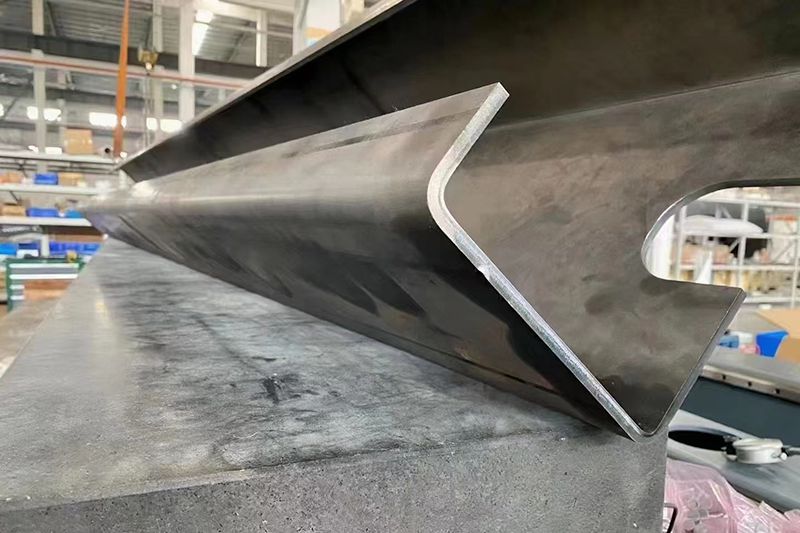

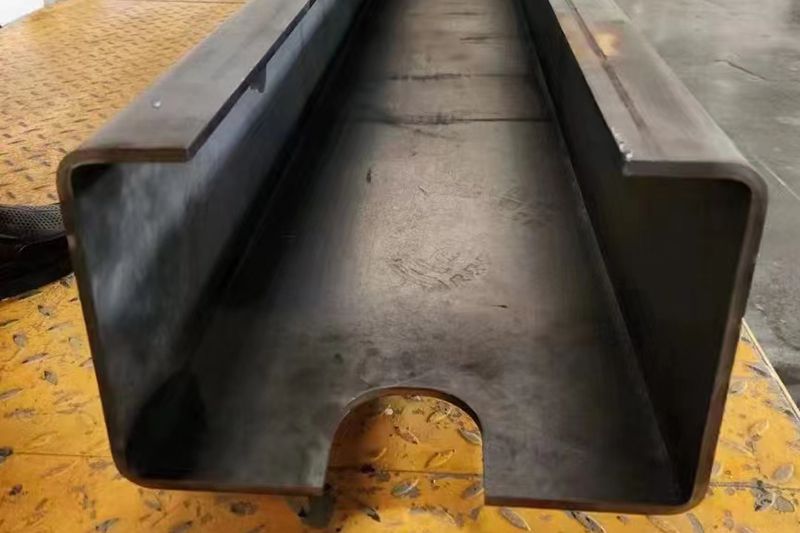

Ứng Dụng

Máy chấn hạng nặng phù hợp cho:

  • uốn tấm
  • sản xuất kết cấu thép
  • gia công đóng tàu
  • sản xuất cầu thép
  • sản xuất thiết bị nặng
  • sản xuất bình áp lực

THÔNG TIN KỸ THUẬT:

(công suất: từ 400 đến 800 tấn)

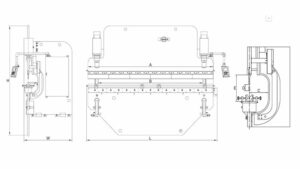

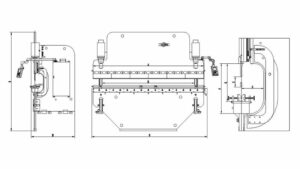

Model Lực (kN) A B C D E Thể tích dầu (L) Công suất chính (kW) Hành trình trục X (mm) Tốc độ tối đa (mm/s) Kích thước (D*R*C) (mm) Trọng lượng (kg)
Chiều dài chấn tối đa (mm) Khoảng cách trục đứng (mm) Độ sâu họng (mm) Hành trình xi-lanh (mm) Chiều cao mở (mm) Dài Rộng Cao
UBB-400/3200D 4000 3200 2600 450 300 600 2×120 2×8.5 1000 110 0～8 110 3460*2350*3600 24500
UBB-400/4000D 4000 4000 3200 450 300 600 2×120 2×8.5 1000 110 0～8 110 4260*2350*3600 27300
UBB-400/5000D 4000 5000 4000 450 300 600 2×120 2×8.5 1000 100 0～8 100 5260*2350*4700 33500
UBB-400/6000D 4000 6000 5000 450 300 600 2×120 2×8.5 1000 100 0～8 100 6260*2350*5000 39000
UBB-400/7000D 4000 7000 6000 450 300 600 2×120 2×8.5 1000 100 0～8 100 7260*2350*5500 44000
UBB-400/8000D 4000 8000 7000 450 300 600 2×120 2×8.5 1000 100 0～8 100 8260*2350*5900 50000
UBB-500/3200D 5000 3200 2600 500 300 600 2×150 2×12.4 1000 90 0～7 90 3480*2580*4600 31500
UBB-500/4000D 5000 4000 3200 500 300 600 2×180 2×12.4 1000 90 0～7 90 4260*2580*4700 35000
UBB-500/5000D 5000 5000 4000 500 300 600 2×180 2×12.4 1000 90 0～7 90 5260*2580*4900 39000
UBB-500/6000D 5000 6000 5000 500 300 600 2×180 2×12.4 1000 90 0～7 90 6260*2580*5200 45000
UBB-500/7000D 5000 7000 6000 500 300 600 2×180 2×12.4 1000 90 0～7 90 7260*2580*5500 50000
UBB-500/8000D 5000 8000 7000 500 300 600 2×180 2×12.4 1000 90 0～7 90 8260*2580*5900 57000
UBB-600/4000D 6000 4000 3200 550 300 600 2×180 2×17.8 1000 90 0～7 90 4260*3530*4950 43000
UBB-600/5000D 6000 5000 4000 550 300 600 2×180 2×17.8 1000 90 0～7 90 5260*3530*5050 48000
UBB-600/6000D 6000 6000 5000 550 300 600 2×180 2×17.8 1000 90 0～7 90 6260*3530*5200 54000
UBB-600/7000D 6000 7000 6000 600 350 700 2×180 2×17.8 1000 90 0～7 90 7260*3530*5600 63000
UBB-600/8000D 6000 8000 7000 600 350 700 2×180 2×17.8 1000 90 0～7 90 8260*3530*6000 71000
UBB-700/4000D 7000 4000 3200 650 350 700 2×180 2×17.8 1000 90 0～7 90 4260*3600*5300 49000
UBB-700/5000D 7000 5000 4000 650 350 700 2×180 2×17.8 1000 90 0～7 90 5260*3600*5500 55000
UBB-700/6000D 7000 6000 5000 650 350 700 2×180 2×17.8 1000 90 0～7 90 6260*3600*5700 62000
UBB-700/7000D 7000 7000 6000 650 350 700 2×180 2×17.8 1000 90 0～7 90 7260*3600*5900 70000
UBB-700/8000D 7000 8000 7000 650 350 700 2×180 2×17.8 1000 90 0～7 90 8260*3600*6200 79000
UBB-800/4000D 8000 4000 3200 700 400 800 2×220 2×21.4 1000 90 0～7 90 4260*3650*5700 62000
UBB-800/5000D 8000 5000 4000 700 400 800 2×220 2×21.4 1000 90 0～7 90 5260*3650*5900 69000
UBB-800/6000D 8000 6000 5000 700 400 800 2×220 2×21.4 1000 90 0～7 90 6260*3650*6000 76000
UBB-800/7000D 8000 7000 6000 700 400 800 2×220 2×21.4 1000 90 0～7 90 7260*3650*6200 84000
UBB-800/8000D 8000 8000 7000 700 400 800 2×220 2×21.4 1000 90 0～7 90 8260*3650*6600 94000
UBB-1000/5000D 10000 5000 4000 800 400 950 2×420 2×25.2 1000 70 0～7 70 5350*4100*6300 89000
UBB-1000/6000D 10000 6000 5000 800 400 950 2×420 2×25.2 1000 70 0～7 70 6350*4100*6400 99000
UBB-1000/7000D 10000 7000 6000 800 400 950 2×420 2×25.2 1000 70 0～7 70 7350*4100*6600 109000
UBB-1000/8000D 10000 8000 7000 800 400 950 2×420 2×25.2 1000 70 0～7 70 8350*4100*6800 119000
UBB-1000/10000D 10000 10000 9000 800 400 950 2×420 2×25.2 1000 70 0～7 70 10350*4100*7600 143000
UBB-1000/12000D 10000 12000 10000 800 400 950 2×420 2×25.2 1000 70 0～7 70 12350*4100*8500 167000
UBB-1200/5000D 12000 5000 4000 1000 400 1000 2×420 2×25.2 1000 60 0～6 60 5350*4200*6400 102000
UBB-1200/6000D 12000 6000 5000 1000 400 1000 2×420 2×25.2 1000 60 0～6 60 6350*4200*6600 112000
UBB-1200/7000D 12000 7000 6000 1000 400 1000 2×420 2×25.2 1000 60 0～6 60 7350*4200*6800 123000
UBB-1200/8000D 12000 8000 7000 1000 400 1000 2×420 2×25.2 1000 60 0～6 60 8350*4200*7000 135000
UBB-1200/10000D 12000 10000 9000 1000 400 1000 2×420 2×25.2 1000 60 0～6 60 10350*4200*7900 162000
UBB-1200/12000D 12000 12000 10000 1000 400 1000 2×420 2×25.2 1000 60 0～6 60 12350*4200*8800 186000

CHI TIẾT

Thước Quang Linear Scales chính xác cao

Được trang bị thước quang Linear Scales mang lại độ chính xác đo lường 0.005mm, đảm bảo hoạt động đồng bộ của các trục Y1 và Y2.

.

Bàn bù cơ học

Bàn bù cung cấp bù cơ học cho các độ cong, đảm bảo độ chính xác cao khi uốn.

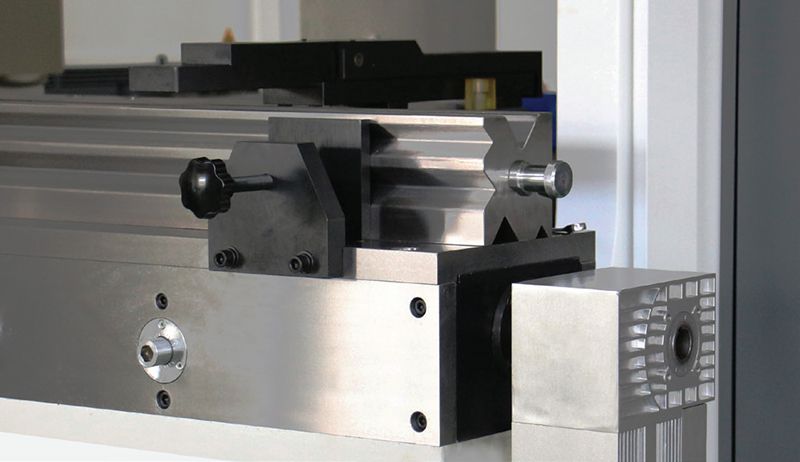

Công cụ chấn tiêu chuẩn (đầu khuôn và khuôn)

Tất cả các đầu khuôn và khuôn đều được tôi cứng để tăng độ bền cao. (Công cụ chấn tùy chỉnh cũng có sẵn)

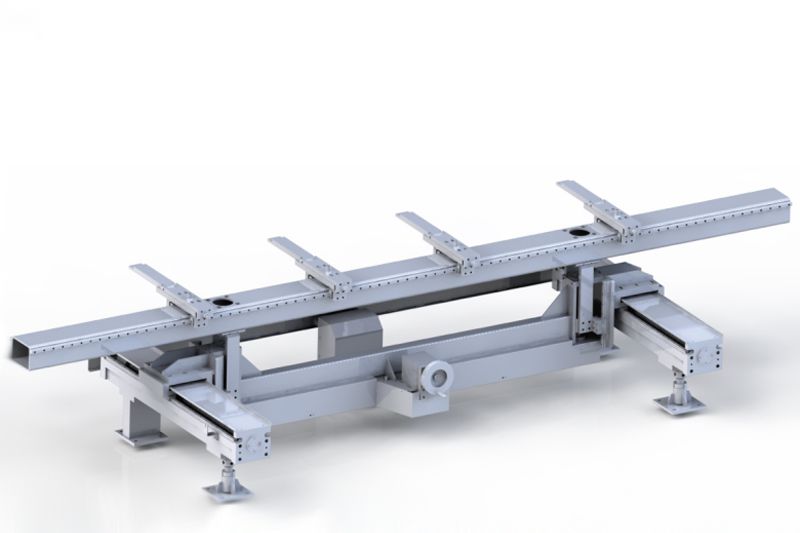

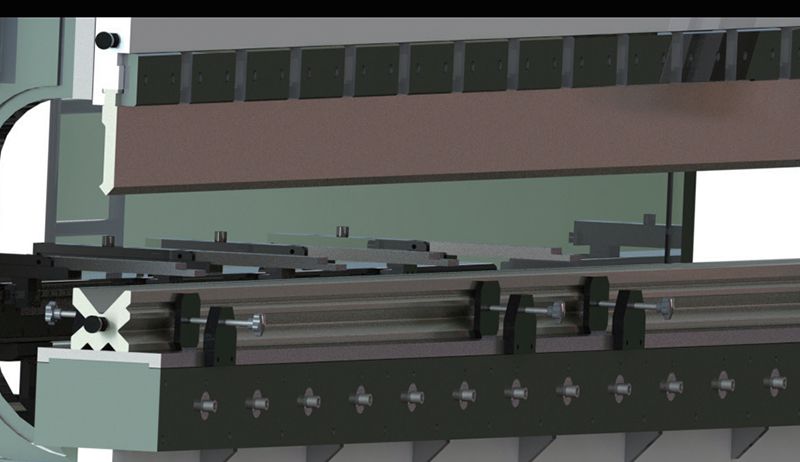

Lùi ổn định

Được điều khiển bởi động cơ servo và cơ cấu vít bi, mang lại hoạt động nhanh chóng và hiệu quả với độ chính xác vị trí cao; thiết kế nhiều trạm cung cấp phạm vi xử lý rộng;
Kiểm soát trục đơn hoặc nhiều trục là tùy chọn

Thiết kế cấu trúc hợp lý

Cấu hình tiêu chuẩn của 3+1 trục, tức là các trục Y1-Y2 (điều khiển chuyển động lên/xuống của xi lanh trái và phải), trục X (điều khiển chuyển động trước/sau của lùi), trục W (điều khiển bàn bù cơ học cơ học)

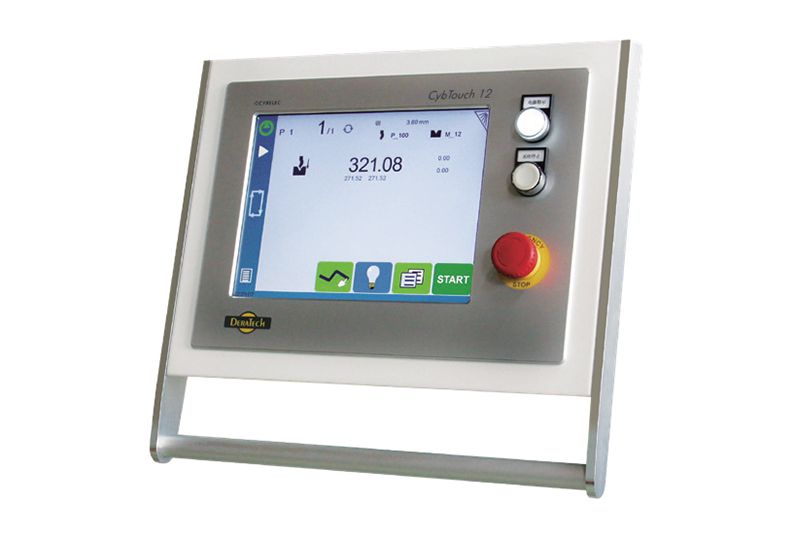

Switzerland Cybelec CT12

Hệ thống CNC tùy chọn

ESA S640 Ý

ESA S860W-18.5 Ý

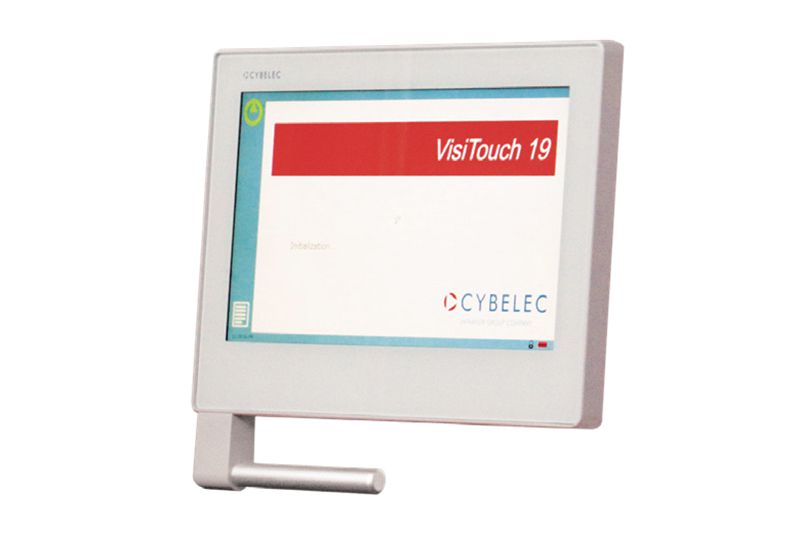

Cybelec VT-19 Thuỵ Sĩ

SẢN PHẨM LIÊN QUAN

Máy Chấn Tôn Thủy Lực CNC Hai Động Cơ

Máy Chấn Tôn Thủy Lực CNC Hai Động Cơ

Máy Chấn Tôn Thủy Lực CNC Hạng Nặng

Máy Chấn Tôn Thủy Lực CNC

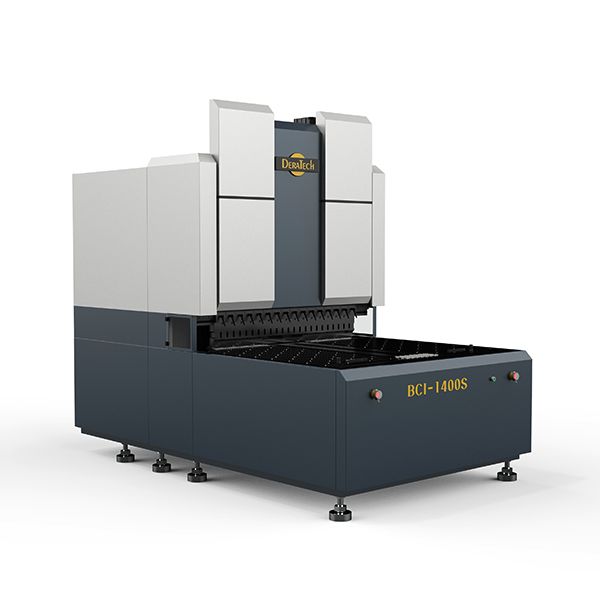

Máy Chấn Có Giác Hút
